Bombas centrífugas magnéticas JP-860
La separación de la cámara de líquido/atmósfera mediante una carcasa de aislamiento es la mejor solución para bombear productos químicos agresivos, líquidos de alta pureza y líquidos difíciles de sellar.
Las bombas termoplásticas herméticas moldeadas por inyección sin sello son la mejor solución para aplicaciones ligeras.

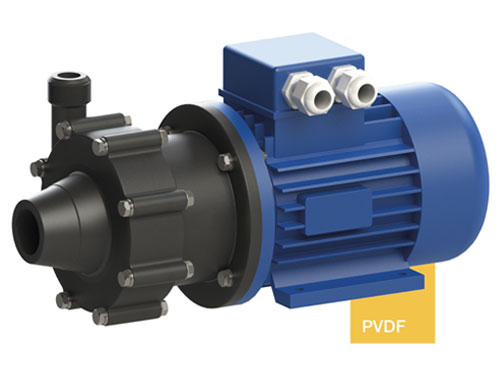

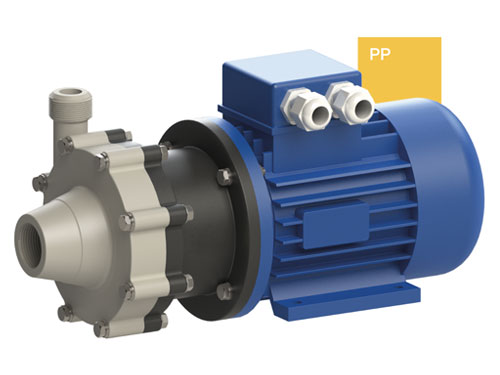

Carcasa e impulsor de PP y PVDF adecuados para una amplia variedad de medios.
Otros materiales y servicios previa petición.

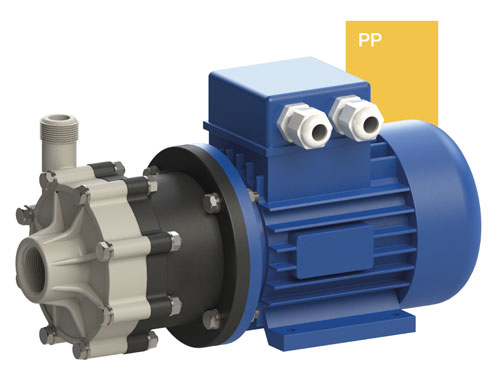

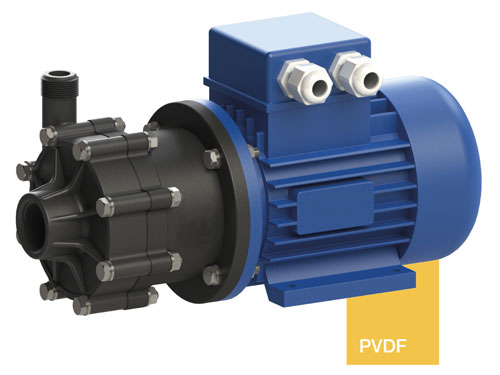

Bombas centrífugas magnéticas JP-860.40
Datos Técnicos:
Peso específico:
Especificación del motor:
Material - Composición:
Datos Técnicos:
| Conexiones de entrada | 1" F |
| Conexiones de salida | 1/2" M |
| Máx. Caudal | 3,5 m³/h |
| Máx. Cabezal de entrega | 7,5 m |
| Máx. Viscosidad | 100 mPas |
| máx. Temperatura | PP -5 ºC +65 ºC |
| máx. Temperatura | PVDF -20 ºC +90 ºC |
| Impulsor | Cerrado |
| Dimensiones mm | 114 x 136 sin motor |
Peso específico:
| Impulsor | 0,12 Kw |
| Ø 78 mm | hasta 1,1 |
| Ø 68 mm | hasta 1,3 |
| Ø 58 mm | hasta 1,5 |
Especificación del motor:
| Tamaño | kW | RPM |
| IEC 56 | 0,12 | 2 polos – 2900 |
Material - Composición:
| Carcasa | O-ring | Eje + Casquillo | Impulsor |
| P = PP K = PVDF | D = EPDM V = VITON | TA = PTFEC + ALLUMINA 99,7% | 78 = Ø 78 mm STD 68 = Ø 68 mm 58 = Ø 58 mm |
| Conexiones | Motor | Potencia del motor | |
| 1 = BSP STD 2 = FLANGED | IE = 3PH STD X = ATEX 1P = 1PH STD – = SIN MOTOR | 0,12 = 0,12 Kw STD |

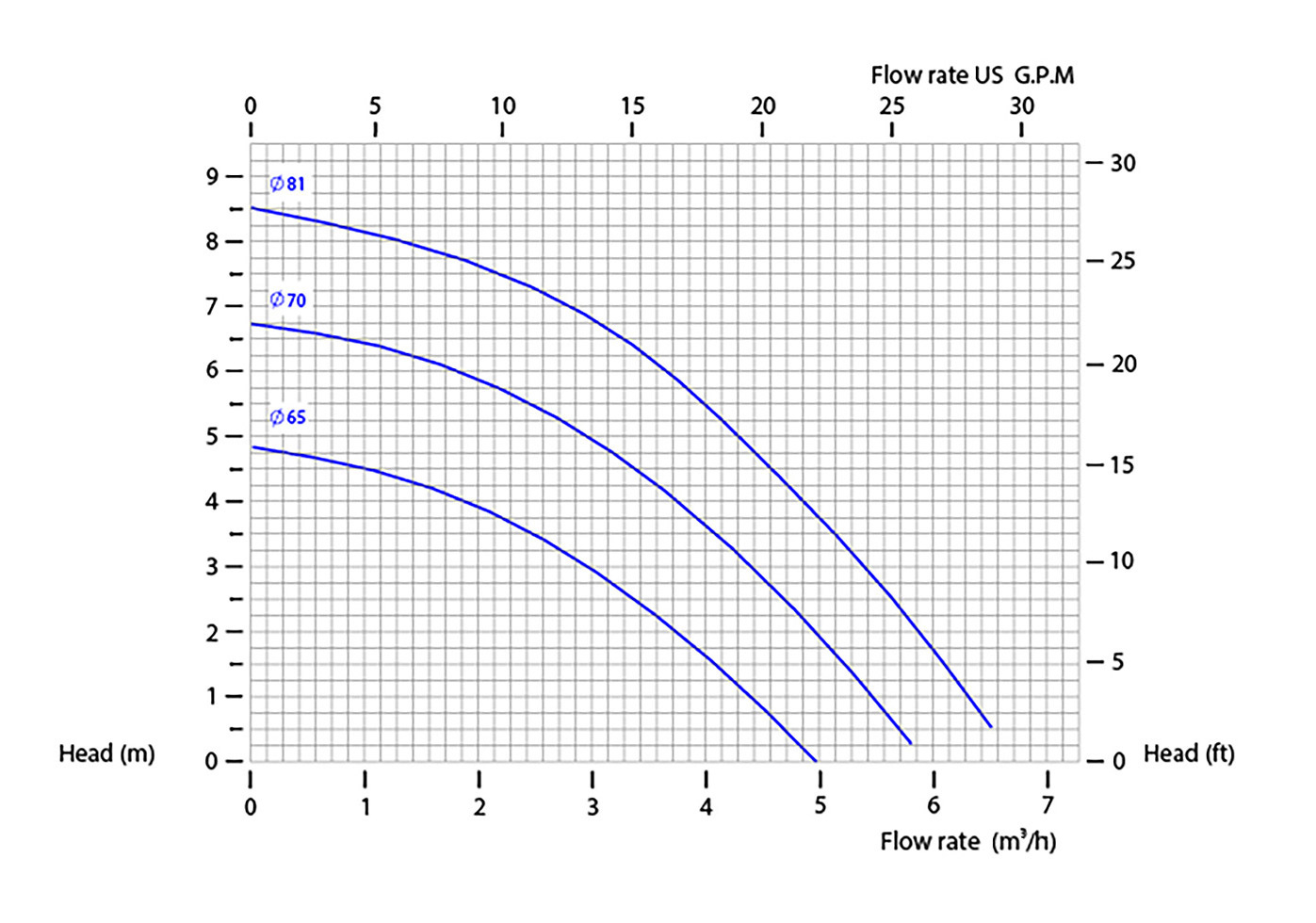

Bombas centrífugas magnéticas JP-860.60
Datos Técnicos:
Peso específico:
Especificación del motor:
Material - Composición:
Datos Técnicos:
| Conexiones de entrada | G 1" F |
| Conexiones de salida | G 3/4" M |
| Máx. Caudal | 7 m³/h |
| Máx. Cabezal de entrega | 8,5 m |
| Máx. Viscosidad | 150 mPas |
| máx. Temperatura | PP -5 ºC +65 ºC |
| máx. Temperatura | PVDF -20 ºC +90 ºC |
| Impulsor | Cerrado |

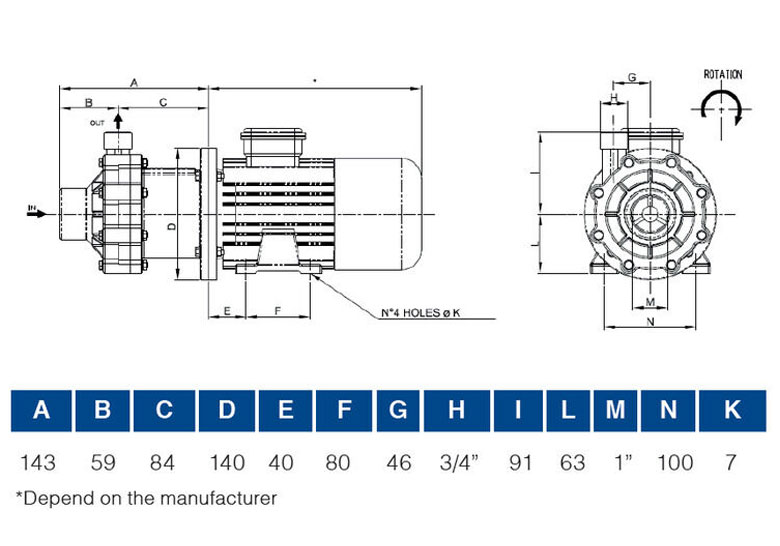

| Dimensiones mm | 143 x 154 sin motor |
Peso específico:
| Impulsor | 0,25 Kw | 0,37 Kw |
| Ø 81 mm | hasta 1,1 | hasta 1,5 |
| Ø 70 mm | hasta 1,3 | hasta 1,8 |
| Ø 65 mm | hasta 1,5 | hasta 2,0 |
Especificación del motor:
| Tamaño | kW | RPM |
| IEC 63 | 0,25 | 2 polos – 2900 |
| IEC 63 | 0,37 | 2 polos – 2900 |
Material - Composición:
| Carcasa | O-ring | Eje + Casquillo | Impulsor |
| P = PP K = PVDF |
D = EPDM V = VITON |
TA = PTFEC + ALLUMINA 99,7% |
81 = Ø 81 mm STD 70 = Ø 70 mm 65 = Ø 65 mm |
| Conexiones | Motor | Potencia del motor | |
| 1 = BSP STD 2 = FLANGED |
IE = 3PH STD X = ATEX 1P = 1PH STD – = SIN MOTOR |
0,25 = 0,25 Kw STD 0,37 = 0,37 Kw STD |

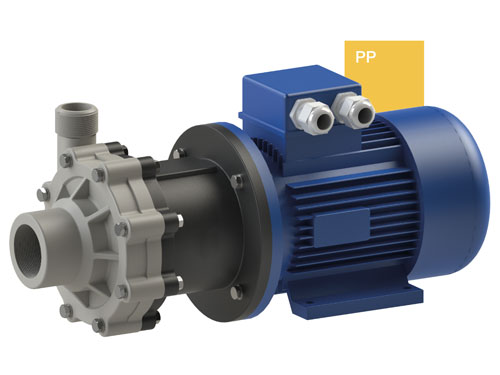

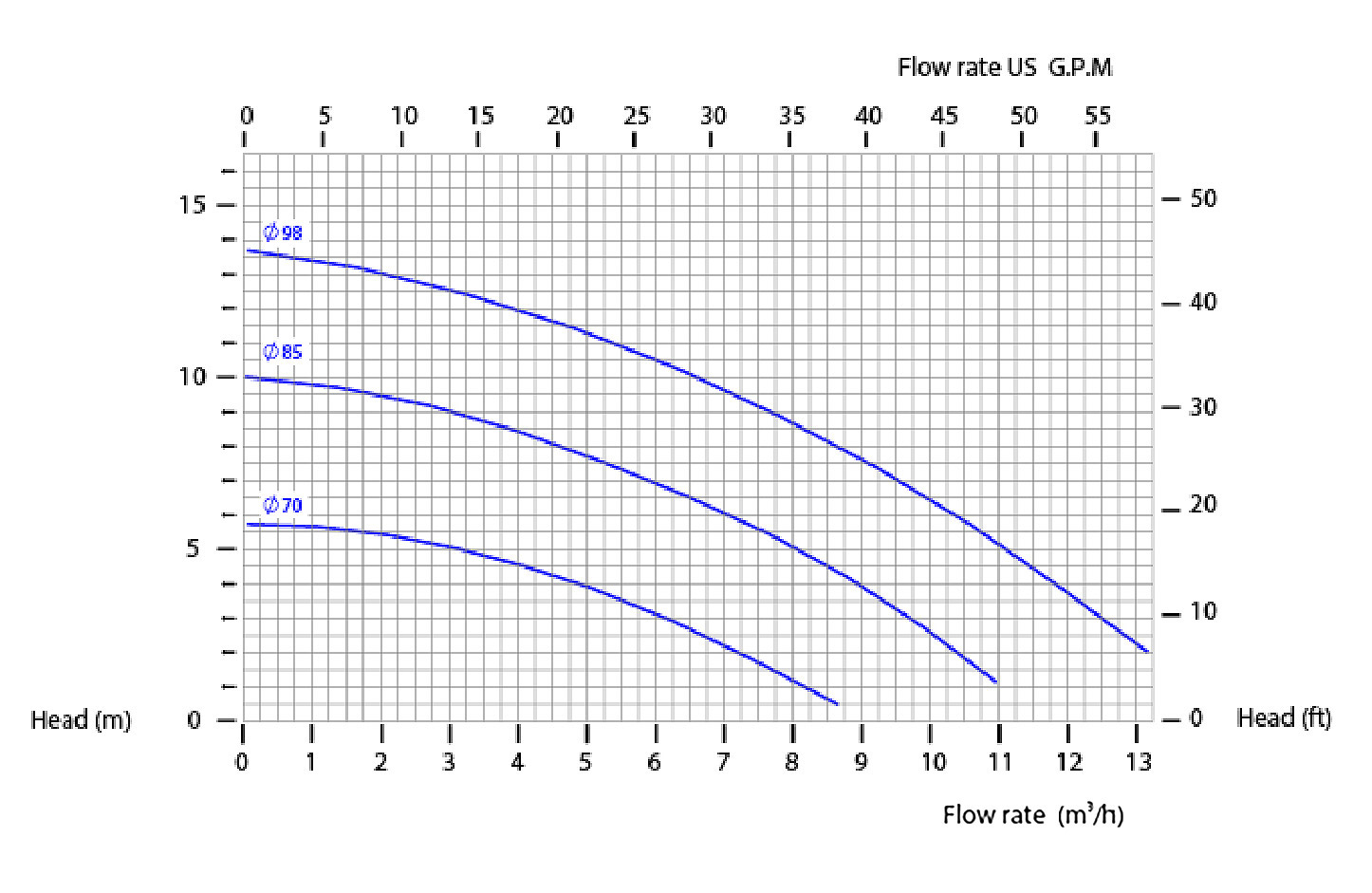

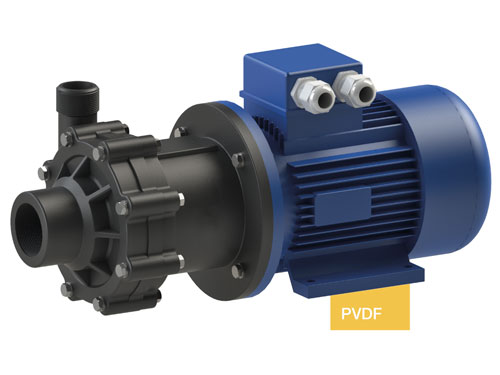

Bombas centrífugas magnéticas JP-860.100
Datos Técnicos:
Peso específico:
Especificación del motor:
Material - Composición:
Datos Técnicos:
| Conexiones de entrada | G 1½" F |
| Conexiones de salida | G 1" M |
| Máx. Caudal | 13 m³/h |
| Máx. Cabezal de entrega | 14 m |
| Máx. Viscosidad | 200 mPas |
| máx. Temperatura | PP -5 ºC +65 ºC |
| máx. Temperatura | PVDF -20 ºC +90 ºC |
| Impulsor | Cerrado |

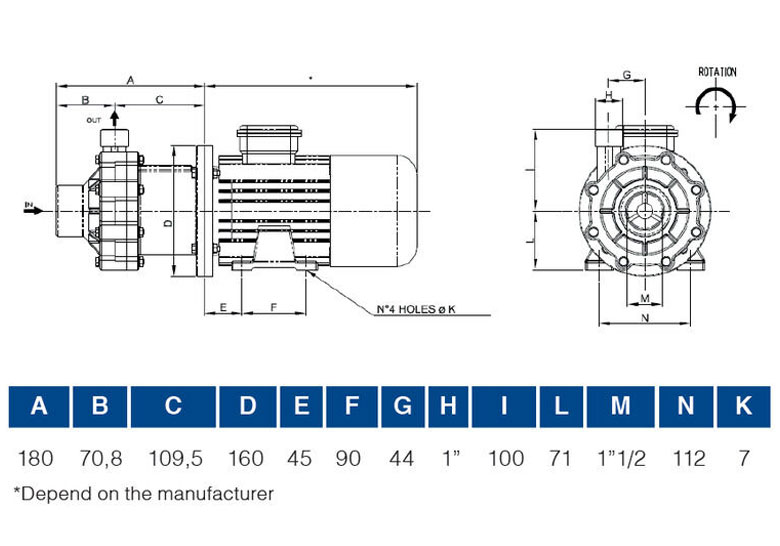

| Dimensiones mm | 180 x 171 sin motor |
Peso específico:
| Impulsor | 0,55 Kw | 0,75 Kw |
| Ø 98 mm | hasta 1,1 | hasta 1,3 |
| Ø 85 mm | hasta 1,5 | hasta 1,8 |
| Ø 70 mm | hasta 1,8 | hasta 2,0 |
Especificación del motor:
| Tamaño | kW | RPM |
| IEC 71 | 0,55 | 2 polos – 2900 |
| IEC 71 | 0,75 | 2 polos – 2900 |
Material - Composición:
| Carcasa | O-ring | Eje + Casquillo | Impulsor |
| P = PP K = PVDF | D = EPDM V = VITON | TA = PTFEC + ALLUMINA 99,7% | 98 = Ø 98 mm STD 85 = Ø 85 mm 70 = Ø 70 mm |
| Conexiones | Motor | Potencia del motor | |
| 1 = BSP STD 2 = FLANGED | IE = 3PH STD X = ATEX 1P = 1PH STD – = SIN MOTOR | 0,55 = 0,55 Kw STD 0,75 = 0,75 Kw STD |

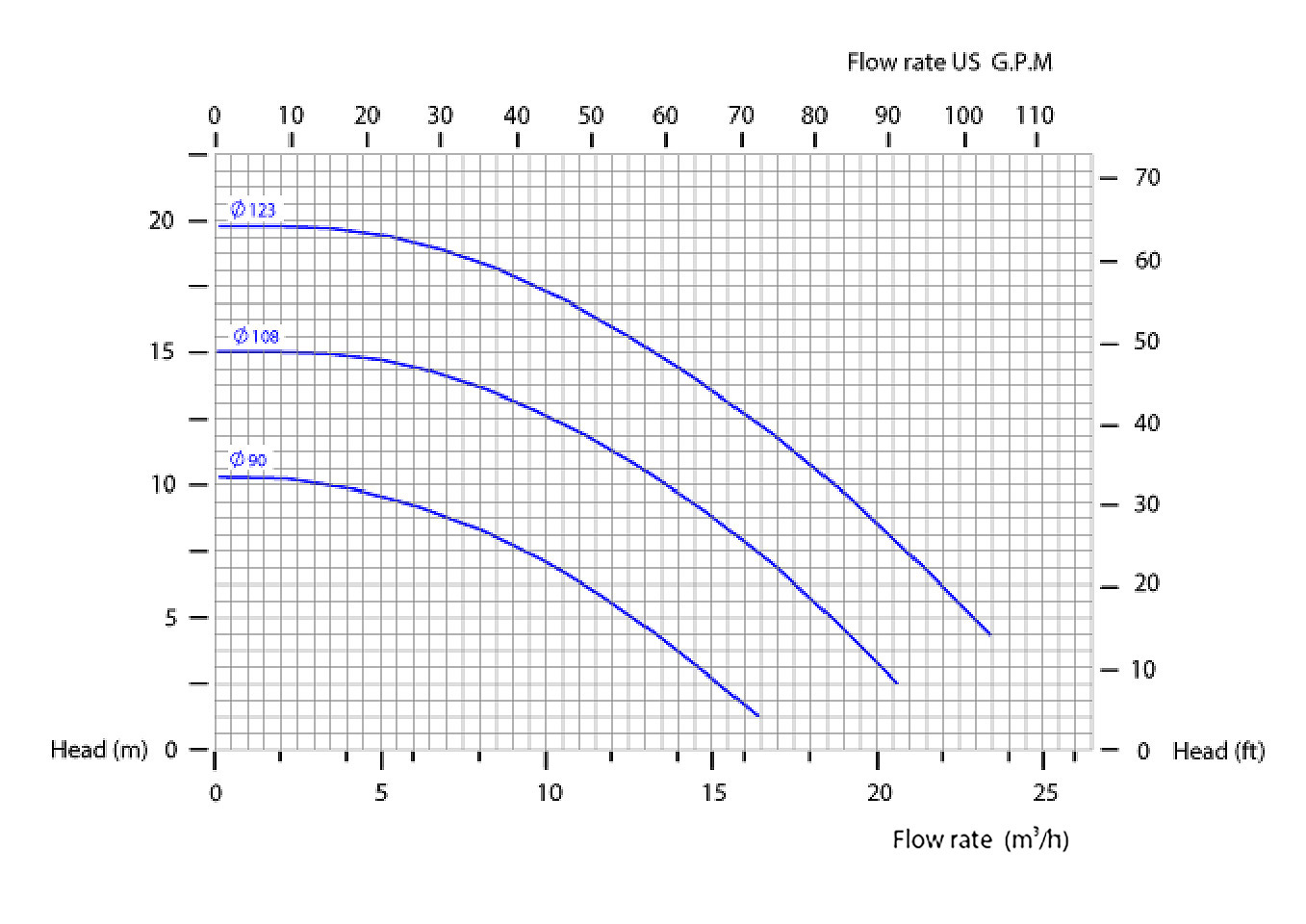

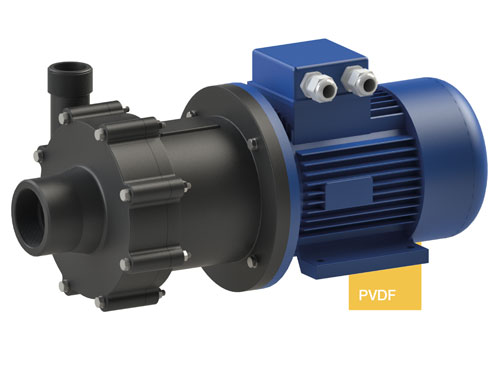

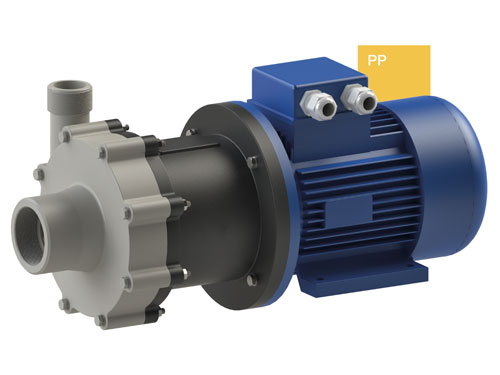

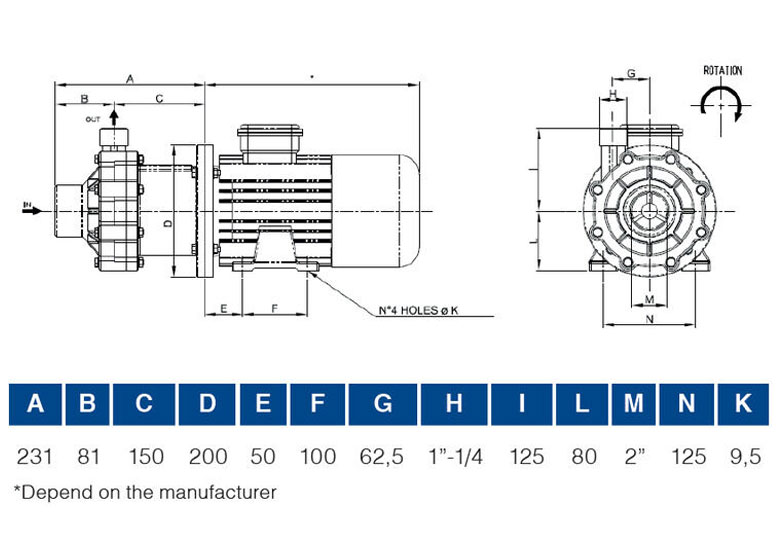

Bombas centrífugas magnéticas JP-860.150
Datos Técnicos:
Peso específico:
Especificación del motor:
Material - Composición:
Datos Técnicos:
| Conexiones de entrada | G 2" F |
| Conexiones de salida | G 1¼" M |
| Máx. Caudal | 23,5 m³/h |
| Máx. Cabezal de entrega | 20 m |
| Máx. Viscosidad | 200 mPas |
| máx. Temperatura | PP -5 ºC +65 ºC |
| máx. Temperatura | PVDF -20 ºC +90 ºC |
| Impulsor | Cerrado |
| Dimensiones mm | 231 x 205 sin motor |
Peso específico:
| Impulsor | 1,1 Kw | 1,5 Kw |
| Ø 123 mm | hasta 1,0 | hasta 1,1 |
| Ø 108 mm | hasta 1,2 | hasta 1,5 |
| Ø 90 mm | hasta 1,5 | hasta 1,8 |
Especificación del motor:
| Tamaño | kW | RPM |
| IEC 80 | 1,1 | 2 polos – 2900 |
| IEC 80 | 1,5 | 2 polos – 2900 |
Material - Composición:
| Carcasa | O-ring | Eje + Casquillo | Impulsor |
| P = PP K = PVDF | D = EPDM V = VITON | TA = PTFEC + ALLUMINA 99,7% | 123 = Ø 123 mm STD 108 = Ø 108 mm 90 = Ø 90 mm |
| Conexiones | Motor | Potencia del motor | |
| 1 = BSP STD 2 = FLANGED | IE = 3PH STD X = ATEX 1P = 1PH STD – = SIN MOTOR | 0,55 = 0,55 Kw STD 0,75 = 0,75 Kw STD |

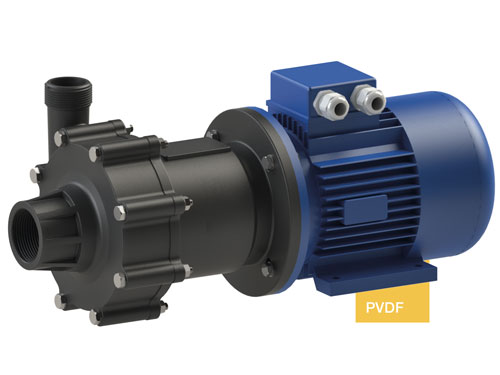

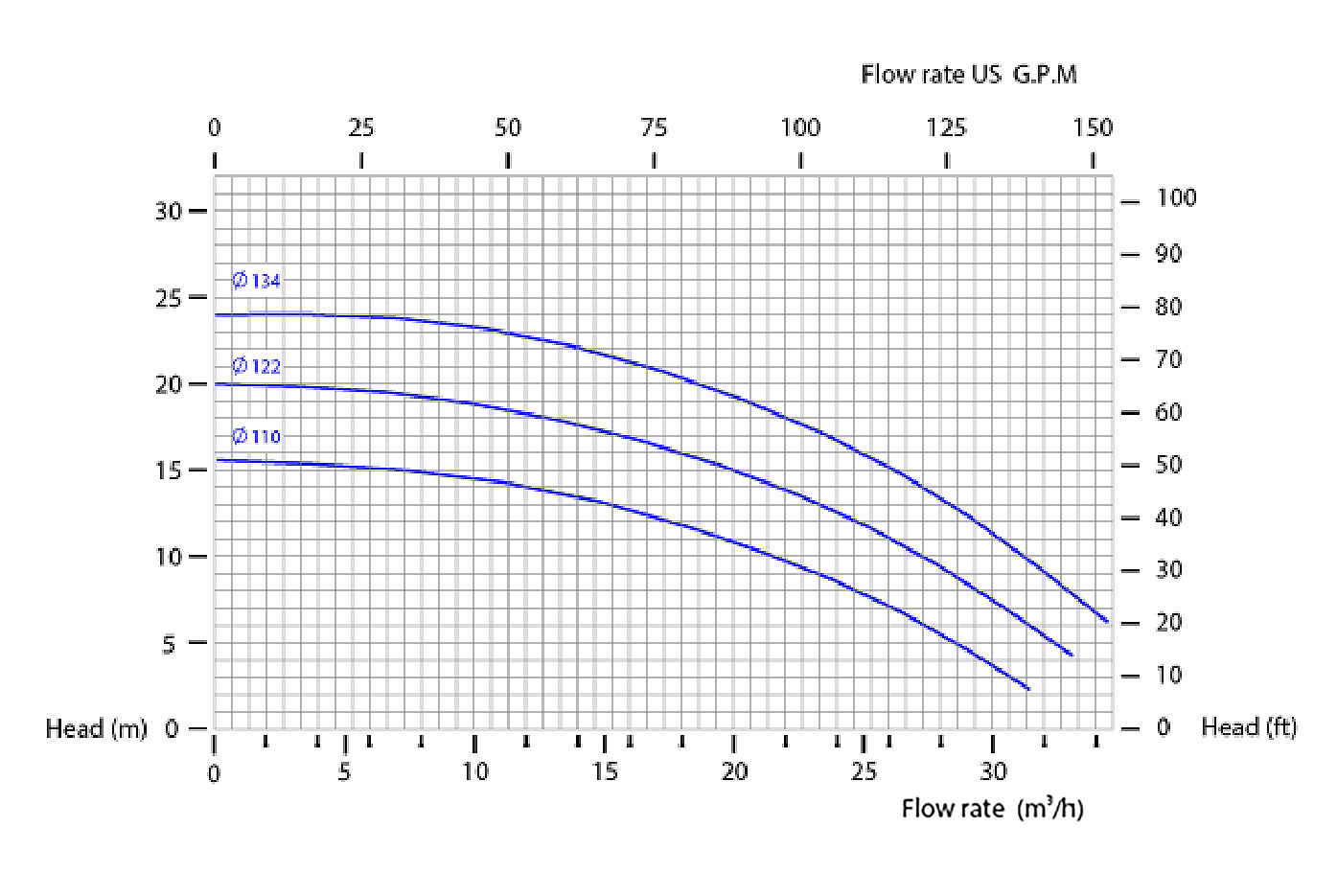

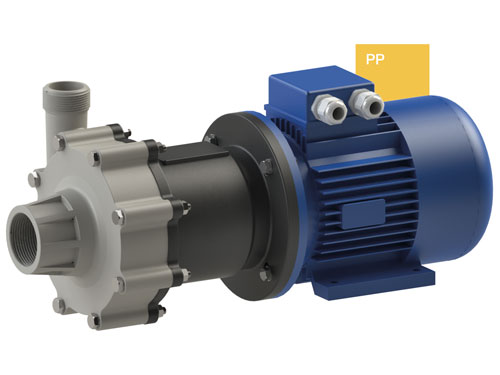

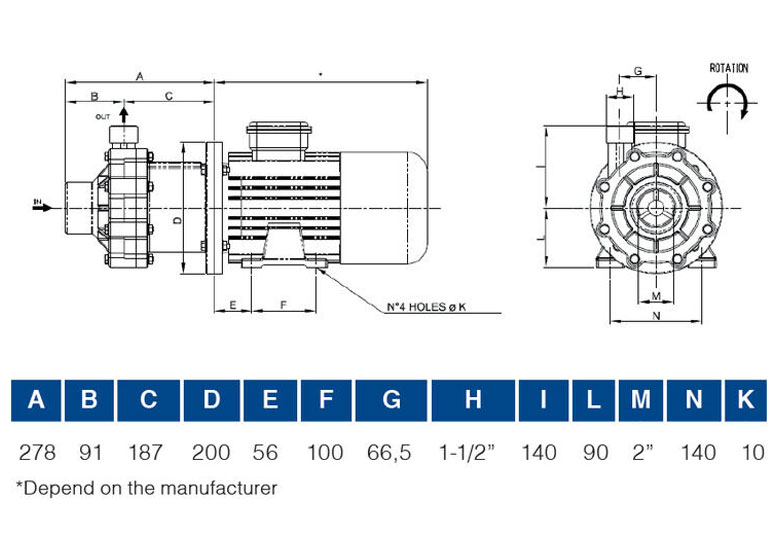

Bombas centrífugas magnéticas JP-860.300
Datos Técnicos:
Peso específico:
Especificación del motor:
Material - Composición:
Datos Técnicos:
| Conexiones de entrada | G 2" F |
| Conexiones de salida | G 1½" M |
| Máx. Caudal | 35 m³/h |
| Máx. Cabezal de entrega | 24 m |
| Máx. Viscosidad | 200 mPas |
| máx. Temperatura | PP -5 ºC +65 ºC |
| máx. Temperatura | PVDF -20 ºC +90 ºC |
| Impulsor | Cerrado |
| Dimensiones mm | 278 x 230 sin motor |

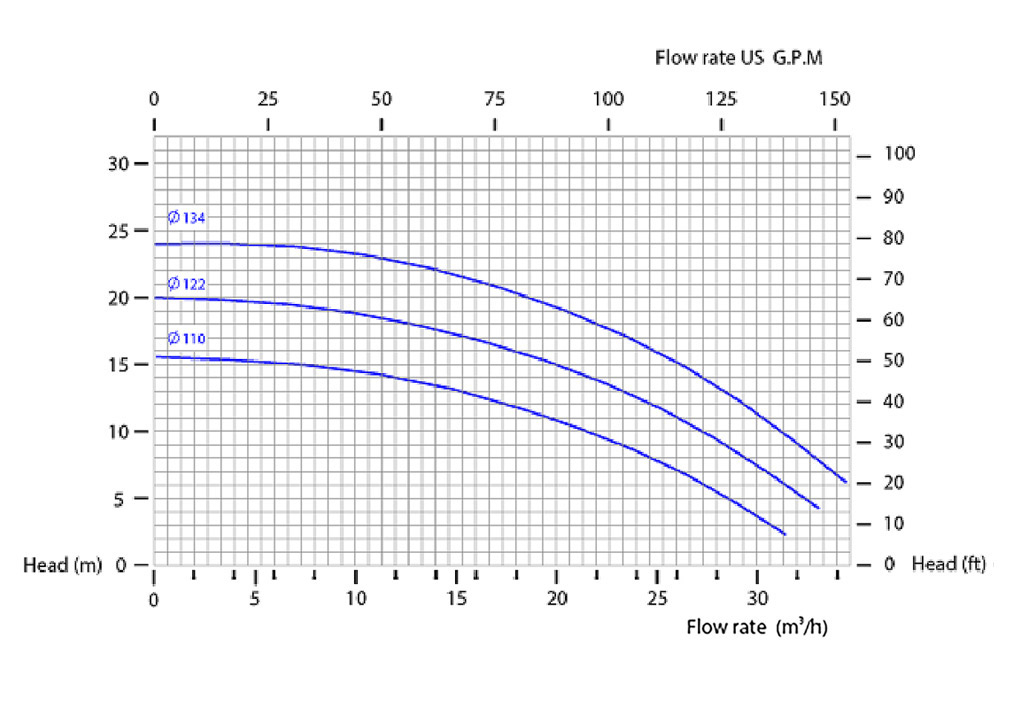

Peso específico:
| Impulsor | 2,2 Kw | 3,0 Kw |
| Ø 134 mm | hasta 1,1 | hasta 1,3 |
| Ø 122 mm | hasta 1,3 | hasta 1,5 |
| Ø 110 mm | hasta 1,8 | hasta 2,0 |
Especificación del motor:
| Tamaño | kW | RPM |
| IEC 90 | 2,2 | 2 polos – 2900 |
| IEC 90 | 3,0 | 2 polos – 2900 |
Material - Composición:
| Carcasa | O-ring | Eje + Casquillo | Impulsor |
| P = PP K = PVDF |
D = EPDM V = VITON |
TA = PTFEC + ALLUMINA 99,7% |
134 = Ø 134 mm STD 122 = Ø 122 mm 110 = Ø 110 mm |
| Conexiones | Motor | Potencia del motor | |
| 1 = BSP STD 2 = FLANGED |
IE = 3PH STD X = ATEX 1P = 1PH STD – = SIN MOTOR |
2,2 = 2,2 Kw STD 3,0 = 3,0 Kw STD |
