ACCESORIOS DE BOMBAS PARA BIDÓNEs
para la fijación segura de la bomba para laboratorio en un barril, G 2".
Debido a su rosca 2", las conexiones de tornillo encajan en barriles de acero de 60 y 200 litros. Para su uso con bidones o envases de plástico, se pueden combinar con adaptadores de rosca.
| Polipropileno | Nº de pedido |
|---|---|
| Ø 41 mm | 9001 |
| Acero inoxidable | Nº de pedido |
| Ø 41 mm | 9002 |
Para la fijación segura de la bomba de barril en el orificio de una barril con G2". La conexión de tornillo de barril se adapta a barriles de acero de 60 y 200 litros gracias a su rosca de 2". La variante con anillo de ajuste permite ajustar la altura de la bomba si, por ejemplo, se quiere evitar que los sedimentos depositados en el fondo del barril sean aspirados o bombeados. Para su uso con bidones de plástico o botes de plástico, se pueden combinar con adaptadores de rosca.
| Polipropileno | Nº de pedido |
|---|---|
| Ø 41 mm | 9001b |
de acero inoxidable con casquillos terminales de aluminio (Lado de la unidad de bombeo IG 1¼", lado de la boquilla IG 1").
| Nº de pedido | |
|---|---|
| 2 piezas | 9010 |
| 1" / 1 piezas | 9010a |
| 1¼" / 1 piezas | 9010b |
Cable de ecualización de potencial
| Nº de pedido | |
|---|---|
| Set 4 Cable | 9003 |
| 1 cable de tierra 0,5 m | 9003/1 |
| 1 cable de tierra 1 m | 9003/2 |
| 1 cable de tierra 2 m | 9003/3 |
| 1 cable de tierra 3 m | 9003/4 |
Manguera de PVC
claro como el cristal con incrustaciones de tela para medios no inflamables, neutros y agresivos.
Presión de funcionamiento: 10 bar*
Temperatura media: -35°C a +60°C*.
| NW | N° de pedido |
|---|---|
| ¾" | 9050 |
| 1″ | 9051 |
| 1¼" | 9052 |
| 1½" | 9053 |
Manguera universal para productos químicos y disolventes, conductiva.
Pared interna homogénea, lisa, EPDM (caucho de etileno propileno). Resistente a un gran número de bases, ácidos, acetatos, aldehídos, aminas, ésteres, éteres y cetonas, no resistente a los hidrocarburos y sus derivados, así como a los aceites y la gasolina.
Presión de funcionamiento: 16 bar*
Rango de temperatura: -40°C a +90°C*.
| NW | N° de pedido |
|---|---|
| ¾" | 9055 |
| 1" | 9056 |
| 1¼" | 9057 |
| 1½" | 9058 |
½" PN10 con incrustaciones de tela
¾" PN10 con incrustaciones de tela
1" PN10 con incrustaciones de tela
1¼" PN16 TW manguera de boquilla
1½" Manguera de boquilla PN16 TW.
| NW | Nº de pedido |
|---|---|
| ½" | 9065a |
| ¾" | 9065 |
| 1" | 9066 |
| 1¼" | 9067 |
| 1½" | 9068 |
Manguera de caucho butílico para alimentos
adecuado para grasas y aceites animales y vegetales, productos lácteos, agua mineral, zumos de fruta y alcohol hasta el 92 %.
Rango de temperatura: hasta 120°C*.
| NW | N° de pedido |
|---|---|
| ¾" | 9069a |
| 1" | 9069 |
| 1¼" | 9069b |
| 1½" | 9058c |
Manguera química multiuso, conductiva.
Pared interna homogénea, lisa, UHMWPE (UPE). Resistente a casi todos los productos químicos, aceites y gasolina. No es resistente al óleum, al bromo y al ácido clorosulfónico.
Presión de funcionamiento: 10 bar*
Rango de temperatura: -25°C a +90°C*.
| NW | Nº de pedido |
|---|---|
| ¾" | 9060 |
| 1" | 9061 |
| 1" FDA | 9061b |
| 1½" | 9062 |
| 1½" | 9063 |
Codo de salida
Esto permite que los líquidos se llenen y se trasieguen directamente a otros contenedores. Los codos de salida están disponibles en PP, aluminio y acero inoxidable 1.4571 y se enroscan directamente en la rosca de la salida de la bomba mediante una tuerca de unión.
| Material | Nº de pedido |
|---|---|
| PP | 9072 |
| Aluminio | 9073 |
| Acero inoxidable | 9074 |

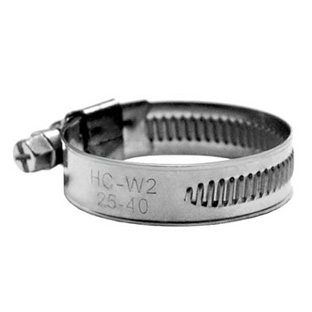

Abrazaderas de acero inoxidable para mangueras
para la fijación segura de la manguera al conector de la misma.
| DN | DW | Nº de pedido |
|---|---|---|
| DN 12-20 | ½ | 9224 |
| DN 16-25 | ¾" | 9000 |
| DN 20-32 | 1" | 9004 |
| DN 25-40 | 1¼" | 9226 |
| DN 40-60 | 1½" | 9228 |
Dispositivo de sujeción hecho de acero para herramientas
para la fijación segura de bombas para bidones en bidones y contenedores abiertos.
| Nº de pedido | |
|---|---|
| 9005 |
Para el diámetro de la estación de bombeo de 41 mm, juntas de FKM, rosca 2". Evita que los gases se escapen al medio ambiente. El vacío en el barril se compensa con una válvula.
| Material | Nº de pedido |
|---|---|
| Polipropileno | 9024 |
| Acero inoxidable 1.4571 | 9026 |
Tapón de rosca para IBC IG 2", opcionalmente con tapón de rosca para bidones PP Ø 41 mm
| Nº de pedido | |
|---|---|
| IBC DN 225 (negro) | 9071 |
| IBC DN 150 (rojo) | 9071a |
| IBC DN 225 (verde) | 9071b |
| IBC DN 150 (verde) | 9071c |
| Tapón de rosca para bidones | 9001 |
Colgador de pared para bombas de bidón
Para un almacenamiento seguro de las bombas de bidones cuando están fuera de servicio y para protegerlas contra daños.
| Nº de pedido | |
|---|---|
| 9006 |
Boquilla manual de polipropileno
Cuerpo y partes internas de polipropileno, asiento de la válvula y juntas tóricas de FKM o EPDM, resorte de Hastelloy C-4 2.4610.
Caudal: 80 l/min*.
Viscosidad: 800 mPas*
Presión: 3 bar*
Peso: 210 g
| NW | N° de pedido |
|---|---|
| FKM ½" | 9101 |
| FKM ¾" | 9102 |
| FKM 1" | 9103 |
| FKM IG 1" | 9120 |
| EPDM ½" | 9104 |
| EPDM ¾" | 9105 |
| EPDM 1" | 9106 |
| EPDM IG 1" | 9121 |
| IG: Rosca interna AG: Rosca exterior |
|
Boquilla manual de PVDF
Carcasa y piezas internas de PVDF, asiento de válvula y juntas tóricas de FKM, EPDM o FFKM, resorte en Hastelloy C-4 2.4610, conexión de manguera giratoria.
Caudal: 80 l/min*.
Viscosidad: 800 mPas*
Presión: 3 bar*
Peso: 210 g
| NW | Nº de pedido |
|---|---|
| FKM ½" | 9107 |
| FKM ¾" | 9108 |
| FKM 1" | 9109 |
| FKM IG 1" | 9122 |
| EPDM ½" | 9110 |
| EPDM ¾" | 9111 |
| EPDM 1" | 9112 |
| EPDM IG 1" | 9123 |
| FFKM ½" | 9113 |
| FFKM ¾" | 9114 |
| FFKM 1" | 9115 |
| FFKM IG 1" | 9116 |
Boquilla manual de polipropileno con tubo de salida de Ø 25 mm
Cuerpo y partes internas en polipropileno blanco, asiento de la válvula y juntas tóricas en NBR, resorte en acero inoxidable.
Caudal: 100 l/min*.
Viscosidad: 800 mPas*
Presión: 2 bar*
| NW | Nº de pedido |
|---|---|
| NBR ¾" | 9117 |
| NBR 1" | 9118 |
Boquilla manual de polipropileno para AdBlue®** con tubo de salida de acero inoxidable de Ø 19 mm
Cuerpo y partes internas en polipropileno blanco, asiento de la válvula y juntas tóricas en FKM, resorte en acero inoxidable.
Caudal: 80 l/min*.
Viscosidad: 800 mPas*
Presión: 2 bar*
| NW | Nº de pedido |
|---|---|
| FKM ¾" | 9015 |
| FKM 1" | 9015b |
**AdBlue® es una marca registrada de la Verband der Automobilindustrie e. V. (VDA)
Boquilla automática de acero inoxidable para AdBlue®** con tubo de salida estrecho de Ø 19 mm
Cuerpo y partes internas de acero inoxidable, asiento de la válvula y juntas tóricas de FKM, resorte de acero inoxidable.
Caudal: 80 l/min*.
Viscosidad: cuerpo delgado*
Presión: 3,4 bar*
| NW | Nº de pedido |
|---|---|
| FKM ¾" | 9124 |
| FKM 1" | 9125 |
**AdBlue® es una marca registrada de la Verband der Automobilindustrie e. V. (VDA)
Boquilla de latón niquelado, juntas de PTFE, junta giratoria
Para trasegar y llenar medios y líquidos neutros y agresivos, también en las industrias farmacéutica y alimentaria. Cuerpo y partes internas de latón niquelado, juntas de PTFE.
Caudal: 80 l/min*.
Viscosidad: 750 mPas
Presión: 4 bar*
Temperatura media: máx. 80°C*
Peso: 1 kg
Varias opciones de conexión
(conexión de manguera, hilo)
| NW | N° de pedido |
|---|---|
| ¾" | 9041 |
| 1" | 9042 |
| 1¼" | 9043 |
| AG 1" | 9044 |
| AG 1¼" | 9045 |
| IG 1" | 9046 |
| * Medio de prueba: Agua 20°C, tubo de presión horizontal de 2 m 1", medidor de rueda ovalada 1", valores medidos +/-5%. | |
| IG: Rosca interna AG: Rosca exterior |
|
Boquilla de acero inoxidable
para su uso en las industrias farmacéutica y alimentaria. La carcasa y las partes internas son de acero inoxidable, las juntas son de PTFE.
Caudal: 80 l/min*
Viscosidad: 750 mPas*
Presión: 4 bar*
Temperatura media: máx. 80°C
Peso: 1 kg
| DW | N° de pedido |
|---|---|
| 1" | 9013 |
| AG 1" | 9013a |
| AG ¾" | 9013b |
| IG 1" | 9013c |
| IG: Rosca interna AG: Rosca exterior |
|
| * Medio de prueba: Agua 20°C, tubo de presión horizontal de 2 m 1", medidor de rueda ovalada 1", valores medidos +/-5%. | |
Boquilla de aluminio
para diésel, aceite de calefacción y aceites con rosca interna 1″
Caudal: 60 l/min*
| NW | Nº de pedido |
|---|---|
| Boquilla dispensadora con IG 1" | 9032 |
| Conexión de manguera aluminio ¾" | 9032a |
| Conexión de manguera aluminio 1" | 9032b |
| * Medio de prueba: Agua 20°C, tubo de presión horizontal de 2 m 1", medidor de rueda ovalada 1", valores medidos +/-5%. | |
Brida de sujeción de polipropileno
para los contenedores IBC (para fijar la bomba con ø 40/41 mm), ø 140 mm, 4 agujeros, LK-Ø 115 mm.
| Nº de pedido | |
|---|---|
| 9070 |
Filtros de pie para proteger las bombas de las impurezas gruesas.
La ranura de polipropileno tiene un tamaño de 1,5 x 12 mm, tubo de Ø 40, 41 o 42 mm
La ranura de acero inoxidable tiene un tamaño de 1,5 x 20 mm, tubo de Ø 41 mm
PVDF Tamaño de la ranura 1,5 x 12 mm, tubo Ø 41 mm
| Material | Nº de pedido |
|---|---|
| Polipropileno | 9011 |
| Acero inoxidable | 9012 |
| PVDF | 9030 |
Tapón EX, enchufe EX.
Ex de IIC T6, clase de protección IP 65, 16 Amperios
| Enchufe redondo CEE | Nº de pedido |
|---|---|
| 3 polos | 5055 |
| 5 polos | 5056 |
| Enchufe CEE | Nº de pedido |
| 5 polos | 5057 |
| 5 polos | 5058 |
ambos lados con NW 25 1" IG, ATEX.
Caudalímetro electrónico de impulsor, pantalla de cantidad parcial reajustable, Caudal en l/min, pantalla de cantidad total no reseteable.
Rango de medición: de 19 l/min a 190 l/min*.
Duración de la batería: aprox. 2.000 h
Precisión: ±1
Materiales: Carcasa de acero inoxidable, partes húmedas de acero inoxidable, PVDF, ferrita, carburo de tungsteno, cerámica y caucho.
| Nº de pedido | |
|---|---|
| Contador electrónico | 9008 |
de aluminio/plástico, aprox. 20-120 l/min*, 10 bar*, conexión en ambos lados 1" IG, para viscosidades de 30-2000 mPas*, especialmente adecuado para lubricantes, aceite de calefacción/diésel, anticongelante (sin diluir) así como aceites vegetales.
| Nº de pedido | |
|---|---|
| Pantalla 3-stellig | 9035 |
| Pantalla 5-stellig | 9036 |
Caudalímetro electrónico
un medidor de rueda ovalada no calibrado hecho de aluminio.
| Versión | Nº de pedido |
|---|---|
| Aceite, ¾" IG 6-60 l/min, 70 bar |
9037 |
| Diésel, 1" IG 10-100 l/min, 30 bar |
9038 |
| Aceite + Diésel, 1½" IG 50-150 l/min, 20 bar |
9039 |
| Conexión | N° de pedido |
|---|---|
| 1" a ¾" IG | 9201 |
| 1¼" a 1" IG | 9202 |
| 1½" a 1" IG | 9203 |
| IG: Rosca interna |
|
| Conexión | N° de pedido |
|---|---|
| ¾" a ¾" IG | 9204 |
| 1" a 1" IG | 9205 |
| 1" a ¾" IG | 9206 |
| 1¼" a 1" IG | 9207 |
| 1½" a 1" IG | 9208 |
| IG: Rosca interna AG: Rosca exterior |
|
| Versión | Nº de pedido |
|---|---|
| FM120 PP | 9020 |
| FM120 PP M01 | 9020a |
| FM120 PP I | 9020b |
| FM120 PVDF | 9021 |
| FM120 PVDF M01 | 9021a |
| FM120 PVDF I | 9021b |

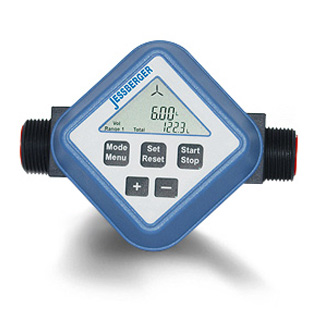

Caudalímetro electrónico de líquidos
FM 120, carcasa de PP o PVDF, rosca externa G 1″, juntas de FKM
Principio de medición: Medidor de turbina
Viscosidad: 20 mPas*
Velocidad de Caudal: 20-120 l/min*.
versiones: FM 120 versión estándar
FM 120 M01, como la versión estándar, pero con preajuste de caudal y una salida de interruptor de drenaje abierto, incluyendo un cable de 1 m con enchufe de diodo de tres polos para controlar una bomba o para abrir y cerrar una válvula solenoide. Este medidor puede combinarse con un motor especial de bomba de bidón o con el interruptor remoto (ver 9028 abajo).
FM 120 I, como la versión estándar, pero con salida de pulso, incl. 1 m de cable de tres hilos sin enchufe. Señal de cuadratura, abrir el drenaje.
Kit electrónico para la preselección del volumen para la instalación en el mango del motor o en una carcasa de enchufe (sin montaje).
| Nº de pedido | |
|---|---|
| Electrón. Kit | 9027 |
Interruptor remoto en la carcasa del conector
para controlar una bomba o una válvula solenoide, con electrónica integrada.
| Nº de pedido | |
|---|---|
| Interruptor remoto | 9028 |
Conectores de polipropileno para FM 120 metros PP.
| Versión | Nº de pedido |
|---|---|
| Contador – estación de bombeo (IG 1" en IG 1¼") |
1111 |
| + 1 sello hecho de PTFE Ø 30 mm |
2194 |
| + 1 sello hecho de PTFE Ø 40 mm |
2195 |
| Contador – boquilla PP (IG1" en IG 1") |
1109 |
| + 2 juntas de PTFE Ø 30 mm |
2194 |
| Conector de manguera (IG 1" en la conexión de la manguera 1") |
1107 |
| + 1 sello hecho de PTFE Ø 30 mm |
2194 |
