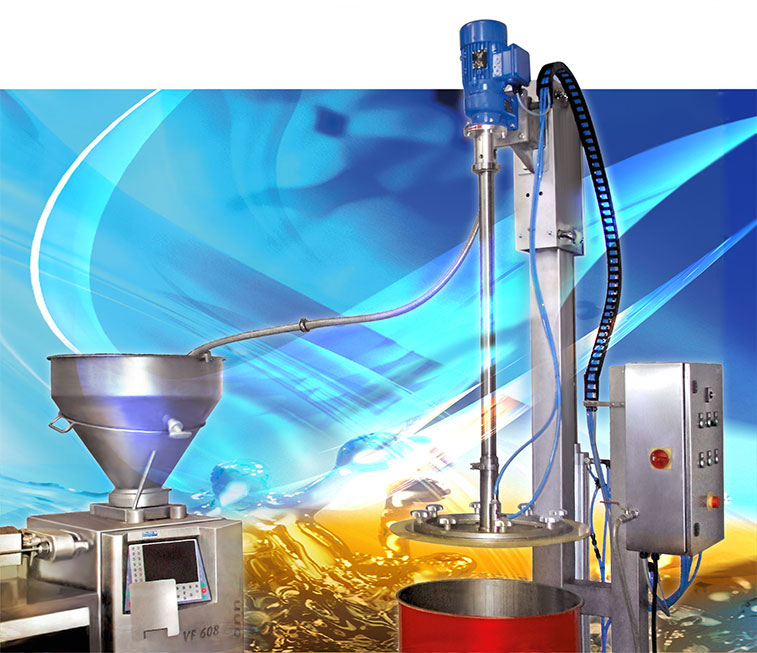

Estación fija de bidones de una columna con placa seguidora

El punto de partida de la estación fija de vaciado de bidones de una columna con placa seguidora son las bombas de tornillo excéntrico.

• Este otro diseño especial de JESSBERGER fue entregado a un cliente que quería llenar un conservante de alta viscosidad de bidones de 200 litros en pequeños contenedores por medio de una especie de pistola de grasa con placa seguidora y una escala.

• Nuestros diseñadores del campo de las bombas de tornillo excéntrico presentaron una estación fija de vaciado de bidones de una columna con placa seguidora como solución. Esta unidad se diseñó para el vaciado casi completo de medios de viscosidad media a alta y pastosos de bidones cilíndricos de paredes lisas o con surcos, con una capacidad de 200 litros.

Modo de operación

• Una bomba de tornillo excéntrico con placa seguidora y labio de sellado elástico se monta verticalmente con un brazo en un dispositivo de elevación.

• Por medio de un cilindro neumático de doble efecto, la bomba se eleva hasta la posición final superior. El bidón que se va a vaciar se empuja sobre la placa base y se centra y se bloquea bajo la bomba.

• A continuación, la bomba se baja hacia el bidón por medio del cilindro neumático hasta que la placa seguidora toca la superficie del medio.

• El aire entre el borde del bidón y el medio escapa a través de una válvula de ventilación de accionamiento manual en la placa seguidora. Tan pronto como una pequeña cantidad del medio se escapa a través de la válvula de ventilación, ésta se cierra, el cilindro neumático se despresuriza y la bomba se enciende.

• La bomba de tornillo excéntrico para bidones con placa seguidora se sumerge lentamente en el barril debido a la presión negativa generada por la bomba. Antes de llegar al fondo del barril, un interruptor magnético de límite en el cilindro neumático apaga la bomba con un retraso de tiempo. Esto evita que la bomba marche en seco durante un período de tiempo más largo. La cantidad restante en el bidón es aproximadamente el 1% del volumen del bidón.

• La válvula de ventilación accionada neumáticamente (válvula de presión) montada en la placa seguidora introduce presión neumática de aproximadamente 0,5 bares entre la base del bidón y la placa seguidora. La fuerza de elevación resultante transporta la bomba de tornillo excéntrico fuera del bidón hasta que la placa seguidora ha alcanzado el borde del bidón. Entonces la válvula de ventilación se apaga.

• Por medio de un cilindro elevador, la bomba con la placa seguidora se eleva hasta la posición final superior.

Construcción mecánica

• Bomba de tornillo excéntrico vertical JP-700.25.2 con motor de engranajes.

• Placa seguidora de acero inoxidable 1.4301 con el labio de sellado de goma de silicona.

• Anillo de sujeción con manga de estator para acoplar la bomba.

• Válvula de ventilación operada manualmente.

• Válvula de ventilación accionada neumáticamente.

• Placa base con columna elevadora de acero inoxidable tipo 1.4301.

• Dispositivo de elevación con brazo de soporte para la bomba de acero inoxidable tipo 1.4301.

• Cilindro neumático de doble efecto.

• Control neumático.

• Armario de distribución con control eléctrico.

Funcionamiento de la estación fija de vaciado de bidones mediante el teclado

Pulsar el botón ARRIBA o ABAJO
El cilindro neumático mueve la bomba hacia arriba o hacia abajo.

Boton neumático sin presión
El cilindro está despresurizado.

Botón de encendido de la bomba
El motor de la bomba se enciende.

El botón de apagado de la bomba
El motor de la bomba se apaga. A menos que la bomba se apague manualmente, su accionamiento se desconecta automáticamente cuando se alcanza el interruptor limite (placa seguidora en el fondo del tambor) para evitar la marcha en seco.

Botón de encendido de suministro de aire
El aire comprimido fluye a través de la válvula de ventilación entre la base del tambor y la placa de seguimiento.
