Precisión en la dosificación

Numerosos clientes de las industrias alimentaria, de envasado y química no sólo quieren transferir líquidos de bidones o contenedores, sino también llenarlos con precisión en pequeños contenedores.

Descripción

• Si se van a llenar volumétricamente medios delgados a viscosos en pequeños contenedores, la exactitud de la dosificación exacta es absolutamente esencial, además de un transporte suave y sin pulsaciones.

• Esto no sólo se debe a la naturaleza del asunto, sino que también es un requisito de la UE en relación con el llenado de los envases para no perjudicar a los consumidores. La directiva de preenvasado especifica la medida en que la masa o el volumen del contenido de un paquete puede diferir de la información impresa en el mismo. Los requisitos estandarizados allí han sido implementados por nuestros diseñadores para las siguientes máquinas de llenado.

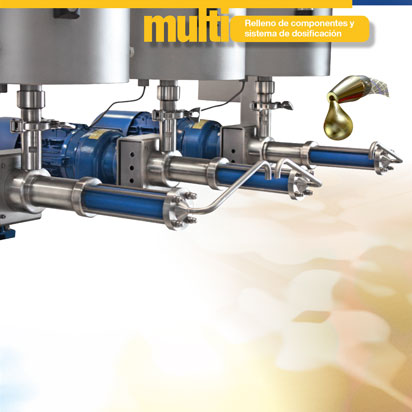

Sistema de llenado y dosificación de múltiples componentes

• Para la dispensación de medios de baja a media viscosidad de acuerdo con las recetas especificadas se suministró un sistema de llenado y dosificación de multicomponentes basado en el principio de las bombas de tornillo excéntrico propias de la empresa y los diferentes medios pueden llenarse y dispensarse de forma fiable y precisa.

Tarea y puntos de partida

• Según la aplicación del cliente, se debían dosificar tres componentes diferentes de acuerdo con las recetas preseleccionadas de los contenedores de almacenamiento en el contenedor suministrado manualmente. El punto de partida para desarrollar una propuesta de solución fueron inicialmente las propias bombas de tornillo excéntrico. Estos tienen un transportador de tornillo giratorio hecho de acero inoxidable 1.4571 (rotor) y un estátor de elastómero fijo contra-rotativo hecho de los materiales disponibles NBR, NBR claro, FKM, EPDM, EPDM claro. Debido a la diferente inclinación y número de vueltas de los dos elementos de transporte, se crean cavidades que se abren o cierran alternativamente como resultado del movimiento de rotación del rotor y cuyo volumen es siempre idéntico. Debido al suministro suave y sin pulsaciones con un cizallamiento extremadamente bajo, las bombas de tornillo excéntrico son por lo tanto ideales para tareas de medición.

• El goteo del medio se evita introduciendo un valor de retirada. Invirtiendo el sentido de rotación de la boquilla de llenado se consigue que al final de la dosificación se aspire una cantidad mínima de producto en la boquilla dispensadora, por lo que no será necesaria una válvula de llenado.

• La introducción de las recetas con la dosificación de los componentes individuales se realiza a través de una pantalla de entrada, que se encuentra en un armario de control central. El armario de control central, se debe a las especificaciones del cliente, en una habitación separada. Para garantizar la seguridad del proceso, la modificación de los parámetros y las recetas sólo es posible mediante una contraseña y, por lo tanto, está protegida de los cambios

• En la planta de embotellamiento se encuentra otro armario de control, de acero inoxidable, con pantalla digital mostrando la receta seleccionada en ese momento. Para iniciar el proceso de llenado es necesario primero calibrar el gasto de la muestra para cada uno de los componentes. Para ello se introducen las cantidades nominales y las cantidades reales calculadas de la salida de la muestra.

• El sistema de llenado y dosificación de multicomponentes mostrado fue diseñado muy fácil de usar debido al fácil desmontaje y limpieza. Además de una dosificación precisa, asegura una baja pulsación, un manejo suave del producto sin goteo. Además de un gran caudal y área de aplicación, también se implementó un prefijo de volumen de prescripción y transporte protegido por contraseña. Gracias a su diseño modular, puede utilizarse para muchas otras aplicaciones en el campo de la tecnología de la dosificación.

Principio de funcionamiento

• La dosificación mediante el sistema de llenado y dosificación de múltiples componentes se lleva a cabo según el principio volumétrico ilustrado mediante bombas dosificadoras horizontales de tornillo excéntrico infinitamente variables.

• Con cada rotación del rotor se transporta un volumen deseado por el cliente y por lo tanto predefinido, por lo que la cantidad de llenado se determina por el número de rotaciones.

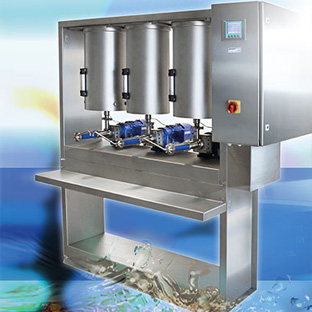

Diseño del sistema de llenado y dosificación multicomponente

• Bombas dosificadoras de tornillo excéntrico horizontal con motor de engranaje.

• Depósito de acero inoxidable, con mirilla, opcionalmente con camisa de calefacción para calentar el agua.

• Convertidor de frecuencia (en el armario de control central).

• Indicador de nivel.

• Armario de control con pantalla digital.

• Un armario de control central, protegido con contraseña, en una habitación separada.

• Interruptor de pie para iniciar el proceso de dosificación.

Display de entrada

• La dosificación también puede realizarse a través de una pantalla con un teclado de control.

• Para garantizar la seguridad del proceso, el cambio de parámetros y recetas puede ser protegido por una contraseña.
