LÍNEA DE LLENADO CON EMBUDO

Alimentación manual de botellas, vasos o latas. Otra planta con un contenedor de almacenamiento en forma de embudo para el llenado de botellas, vasos o latas qué también se basa en el principio de las bombas de tornillo excéntrico.

Tarea

• En la aplicación del cliente, los medios de baja a alta viscosidad deben ser embotellados presionando un botón y al gramo exacto en un contenedor suministrado manualmente, de modo que en vista de la directiva de preenvasado de la UE una dosificación repetible tenía que ser absolutamente segura.

Principio de funcionamiento y estructura

• El núcleo del sistema es una bomba de tornillo excéntrico vertical con un contenedor de almacenamiento en forma de embudo. Con cada rotación del rotor se transporta un volumen definido, de modo que la cantidad de llenado está determinada por el número de rotaciones.

Control de la dosis

• El control de dosificación Jessfüll-01 consiste esencialmente en un controlador programable de memoria (PLC), una pantalla LCD para la entrada de parámetros y la sección de potencia para accionar la bomba. Puede utilizarse para el control de diferentes tamaños de bombas, lo que permite una amplia gama de cantidades de llenado.

• Para iniciar el proceso de llenado, primero se debe calibrar una salida de muestra. Para ello se introduce la cantidad de llenado objetivo y la cantidad real determinada de la salida de la muestra. Después, puede comenzar el llenado continuo. Es necesario comprobar ocasionalmente las desviaciones de la cantidad de llenado con respecto al valor objetivo. Cualquier desviación puede ser corregida manualmente en el panel de control.

• El sistema de llenado es completamente de acero inoxidable 1.4571 y por lo tanto es adecuado para muchas ramas de la industria y aplicaciones.

• Además de la resistencia química del medio bombeado, el diseño del sistema también tuvo en cuenta la compatibilidad con cualquier agente de limpieza y las temperaturas que se esperaban en el proceso de limpieza.

• El sistema de llenado puede funcionar de forma autónoma o integrado en un sistema de control de nivel superior y, en el caso concreto del cliente, permite el llenado sin válvulas y sin goteo de diversos medios en botellas, vasos o latas. Además del diseño fácil de usar (fácil desmontaje, cambio rápido de producto), se prestó especial atención a la alta precisión de la dosificación, el transporte suave del producto y el llenado sin pulsaciones. Además de la versión que cumple con las normas de la FDA, también se puede ofrecer como opción la limpieza CIP.

• Debido al cumplimiento de los aspectos mencionados en la directiva de preenvasado de la UE, puede asumirse desde un punto de vista legal que el sistema de llenado de JESSBERGER, basado en el principio de las bombas de tornillo excéntrico, cumplirá casi con toda seguridad estos requisitos y, por lo tanto, las cantidades llenadas estarán siempre dentro del rango de tolerancia permitido.

Ventajas de la línea de llenado

• Fácil de usar

• Precisión en la dosificación

• Manejo suave del producto

• Sin pulsaciones

• No hay goteo

• Es posible el transporte de regreso

• Control de volumen infinitamente variable

• Fácil de limpiar, CIP como opción

• Fácil de desmontar

• Cambio rápido de producto

• Las partes en contacto con el producto según la FDA

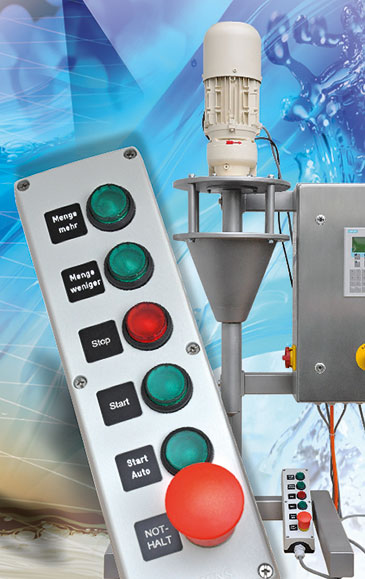

Funciones de los botones del panel de control

Más cantidad
La cantidad de la dosis se aumenta paso a paso con el accionamiento del botón.

Menos cantidad
La cantidad de la dosis se reduce gradualmente con el accionamiento del botón.

Detener
La dosificación se detiene en modo automático.

Inicio
Sólo se dispensa una capacidad de llenado.

Inicio automático
Se inicia la operación de llenado continuo.

PARADA DE EMERGENCIA
El sistema se detiene en cualquiera de las etapa del proceso.
