- Bombas de tornillo excéntrico
- Tornillo excéntrico horizontales JP-700 H / -HL
- Estaciones de bombas JP-700 H / -HL
MOTORES TRIFÁSICOS
Para las bombas de tornillo excéntrico horizontal JP-700 H, -HL
• Motores trifásicos 230/400 V, 50 Hz, 0,55 kW, 0,75 kW, 1,1 kW, 700 o 900 rpm, brida Ø 160 mm, W3/B5.

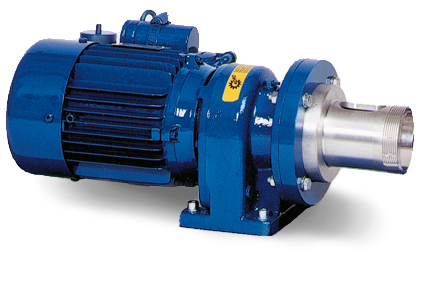

MOTORES DE ENGRANAJES NORD
Para las bombas de tornillo excéntrico horizontal JP-700 H, -HL
| Motores de engranajes 230/400 V, 50 Hz Diseño de pie/brida 160 mm | |
| 1/min | kw |
| 107 – 624 | 0,37 |
| 107 – 624 | 0,55 |
| 107 – 624 | 0,75 |
| 107 – 624 | 1,10 |
| 107 – 624 | 1,50 |
Estaciones de bombas estándar
JP-700 H
Para la conexión a un motor de corriente trifásica, motor de engranajes o motor de paletas
• Carcasa de la bomba: acero inoxidable 1.4571, linterna y motor acoplados directamente
Eje de transmisión: acero inoxidable 1.4571
Rotor: Acero inoxidable 1.4571
Estátor: ver tabla
Articulaciones/juntas: Pernos/anillos
Sello mecánico: acero inoxidable/carbono/FKM
Placa base: acero pintado
JP-700 H
JP-700 H
| Datos técnicos | |||
| Material del estátor | Caudal | Presión | Presión |
| JP-700 H 12.1/-.2 | JP-700 H 12.1 | JP-700 H 12.2 | |
| NBR, NBR claro EPDM, EPDM claro FKM |
12 l/min | 6 bar | 12 bar |
| PTFE | 12 l/min | 2 bar | 3 bar |
| JP-700 H 25.1/-.2 | JP-700 H 25.1 | JP-700 H 25.2 | |
| NBR, NBR claro EPDM, EPDM claro FKM |
25 l/min | 6 bar | 12 bar |
| PTFE | 25 l/min | 2 bar | 3 bar |
| JP-700 H 50.1/-.2 | JP-700 H 50.1 | JP-700 H 50.2 | |
| NBR, NBR claro EPDM, EPDM claro FKM |
50 l/min | 6 bar | 12 bar |
| PTFE | 50 l/min | 2 bar | 3 bar |
ESTACIONES DE BOMBEO DE GRADO ALIMENTICIO JP-700 HL
Para la conexión a un motor de corriente trifásica, motor de engranajes o motor de paletas.
• Carcasa de la bomba: acero inoxidable 1.4571, superficies pulidas, fácil de desmontar.
Eje de transmisión: acero inoxidable 1.4571
Rotor: Acero inoxidable 1.4571
Estátor: ver tabla
Articulaciones/juntas: Pernos/anillos
Sello mecánico: SiC/SiC/FKM
Placa base: Acero lacado, conexiones de rosca para leche DIN 11851, conexiones CIP como opción
Estaciones de bombeo JP-700 HL
Datos técnicos
|
Material del estátor
|
Caudal
|
Presión
|
Presión
|
|---|---|---|---|
|
|
JP-700 HL 12.1/-.2 |
JP-700 HL 12.1 |
JP-700 HL 12.2 |
|
NBR, NBR claro EPDM, |
12 l/min |
6 bar |
12 bar |
|
PTFE |
12 l/min |
2 bar |
3 bar |
|
|
JP-700 HL 25.1/-.2 |
JP-700 HL 25.1 |
JP-700 HL 25.2 |
|
NBR, NBR claro EPDM, |
25 l/min |
6 bar |
12 bar |
|
PTFE |
25 l/min |
2 bar |
3 bar |
|
|
JP-700 HL 50.1/-.2 |
JP-700 HL 50.1 |
JP-700 HL 50.2 |
|
NBR, NBR claro EPDM, |
50 l/min |
6 bar |
12 bar |
|
PTFE |
50 l/min |
2 bar |
3 bar |
