BOMBAS DE DIAFRAGMA NEUMÁTICAS JP-810.170
1", 170 l/min
Normativa JP-810.170 – JP-810.1050:
II 3/3 G Ex h IIB T4 Gc (Ex-Zone 2)
II 3 D Ex h IIIB T 135°C Dc X (Ex-Zone 2)
Conductor JP-810.170 – JP-810.1050:
II 2/2 G Ex h IIB T4 Gc (Ex-Zone 1)
II 2 D Ex h IIIB T 135°C Dc X (Ex-Zone 1)
Presión de funcionamiento en bar – Consumo de aire en l/min
Las curvas y los rendimientos se refieren a bombas con línea de aspiración sumergida y salida del lado de descarga sin resistencia con agua a 20°C y varían según la selección del material.
JP-810.170
JP-810.170 | Dimensiones
JP-810.170
| Datos técnicos: | |
| Conexión de presión y aspiración | 1" BSPP-DN25 |
| Conexión de aire | 1/2" BSPP |
| Max. Caudal* | 170 l/min |
| Max. Presión de funcionamiento | 8 bar |
| Max. Altura de bombeo* | 80 m |
| Max. Altura de aspiración (en seco)* | 5 m |
| Max. Altura de aspiración (húmeda)* | 9,8 m |
| Max. Sólidos | 7,5 mm |
| Nivel de ruido | 75 dB |
| Max. Viscosidad | 35.000 mPas |

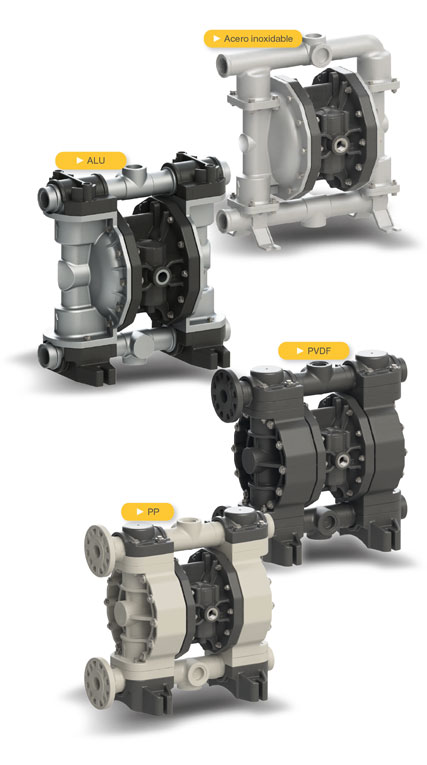

| Material | PP/PVDF+CF/Alu (JP-160)/ Acero inoxidable |
| Volumen de barrido | 200 cm³ |
| *Dependiendo de los materialesn Todas las roscas son internas Todos los valores indicados son valores orientativos no vinculantes |
|

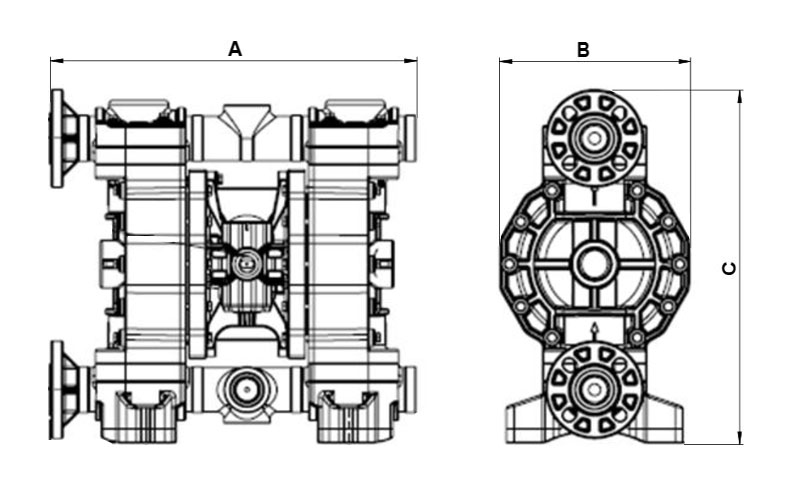

JP-810.170 | Dimensiones
| Dimensiones: | ||||
| PP | PVDF | Aluminio | Acero inoxidable | |
| A (mm) | 430 | 430 | 370 | 357 |
| B (mm) | 222 | 222 | 222 | 222 |
| C (mm) | 416 | 416 | 364 | 371 |
| Peso kg | 15 | 16 | 15 | 20 |
| Max. Temperatura | 65 °C | 95 °C | 95 °C | 95 °C |
| Temperatura mínima | -4 °C | -20 °C | -20 °C | -20 °C |
