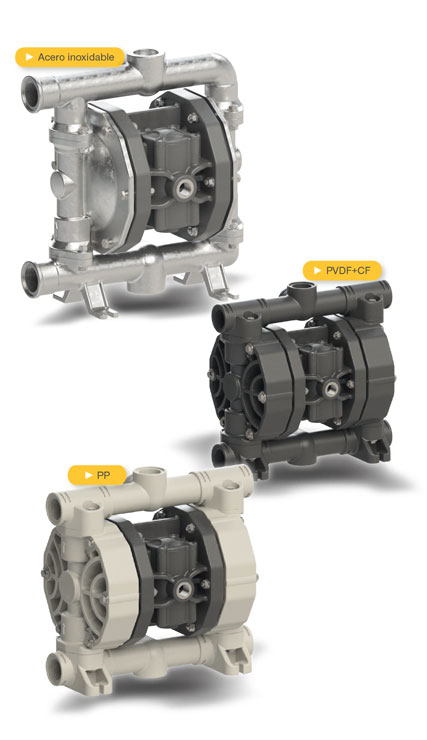

BOMBAS DE DIAFRAGMA NEUMÁTICAS JP-810.120
1", 120 l/min
Normativa JP-810.20 – JP-810.120:
II 3/3 G Ex h IIC T4 Gc (Ex-Zone 2)
II 3 D Ex h IIIB T 135°C Dc X (Ex-Zone 2)
Conductor JP-810.20 – JP-810.120:
II 2/2 G Ex h IIC T4 Gc (Ex-Zone 1)
II 2 D Ex h IIIB T 135°C Dc X (Ex-Zone 1)

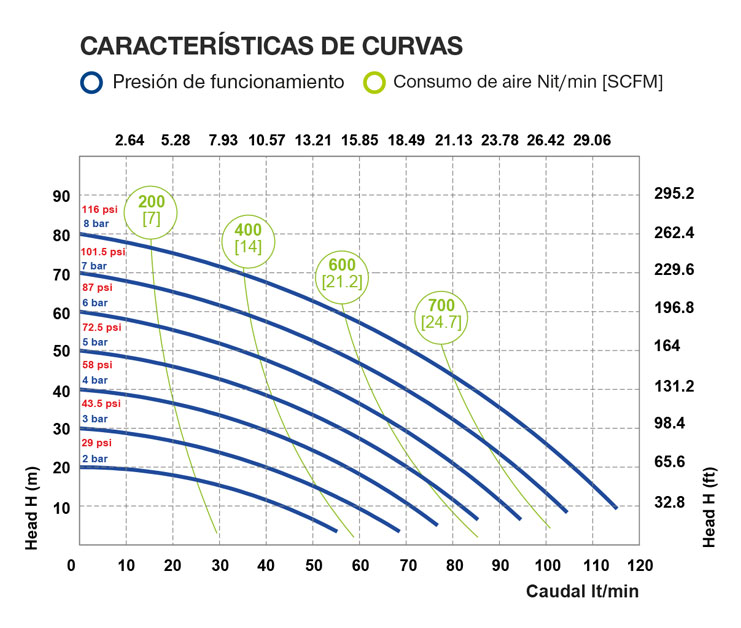

Presión de funcionamiento en bar – Consumo de aire en l/min
Las curvas y los rendimientos se refieren a bombas con línea de aspiración sumergida y salida del lado de descarga sin resistencia con agua a 20°C y varían según la selección del material.
JP-810.120

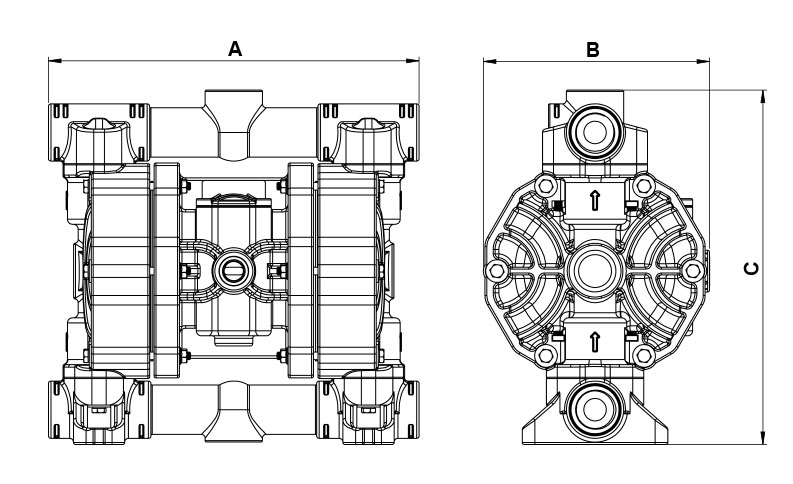

JP-810.120 | Dimensiones
JP-810.120
| Datos técnicos: | |
| Conexión de presión y aspiración | 1" BSPP |
| Conexión de aire | 3/8" BSPP |
| Max. Caudal* | 120 l/min |
| Max. Presión de funcionamiento | 8 bar |
| Max. Altura de bombeo* | 80 m |
| Max. Altura de aspiración (en seco)* | 5 m |
| Max. Altura de aspiración (húmeda)* | 9,8 m |
| Max. Sólidos | 4 mm |
| Nivel de ruido | 72 dB |
| Max. Viscosidad | 25.000 mPas |
| Material | PP/PVDF+CF/POMc/ Acero inoxidable |
| Volumen de barrido | 200 cm³ |
| *Dependiendo de los materialesn Todas las roscas son internas Todos los valores indicados son valores orientativos no vinculantes |
|
JP-810.120 | Dimensiones
| Dimensiones: | |||
| PP | PVDF | Acero inoxidable | |
| A (mm) | 293 | 293 | 258 |
| B (mm) | 178 | 178 | 177 |
| C (mm) | 280 | 280 | 295 |
| Peso kg | 5 | 6 | 10 |
| Max. Temperatura | 65 °C | 95 °C | 95 °C |
| Temperatura mínima | -4 °C | -20 °C | -20 °C |
