• Bombas de tornillo excéntrico
  • Bombas de tornillo excéntrico JP-700 PB / -PS
  • Estructura JP-700 PB / JP-700 PS
joint cardan wb
joint bolzen wb
joint bolzen cp wb

Articulaciones

• Articulación de cardán
Articulación estándar robusta y resistente al desgaste para las bombas de tornillo excéntrico. El diseño constructivo de esta unión garantiza una vida útil más larga. Está encapsulada y llena de lubricante.

• Articulación de clavija (abierta)
Especialmente para aplicaciones con requisitos de higiene. El reducido número de piezas articuladas y la reducción de los espacios muertos permiten una limpieza sin residuos de la cámara de trabajo de la bomba.

• Junta de clavijas (encapsulada)
Para su uso en series especiales. La unión está sellada por anillos redondos. El relleno de lubricante aumenta la vida útil.

Diseño de las bombas de tornillo excéntrico JP-700 PB / JP-700 PS

Almacenamiento

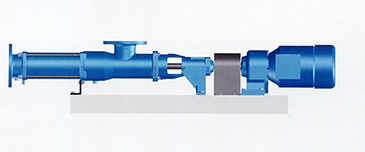

Pedestal de cojinetes
El motor está conectado a la bomba a través de un acoplamiento flexible. Cualquier fuerza que ocurra es absorbida por la base de apoyo.

Linterna de acople
El motor está directamente conectado a la bomba. Esto reduce la longitud total. Cualquier fuerza que ocurra es absorbida por el cojinete del motor.

Bombas de tornillo excéntrico JP-700

Pedestal de cojinetes

Bombas de tornillo excéntrico JP-700

Linterna de acople

Estructura

• 1 Estátor
amplia gama de calidades de elastómeros, vulcanizados en tubo de acero y estatores sólidos.

• 2 Rotor
diferentes geometrías y materiales. 3 articulaciones abiertas y encapsuladas, articulaciones de cardán y de alfiler.

• 4 Conexiones
de acuerdo con todos los estándares, también diseños especiales.

• 5 Carcasa
en diferentes materiales y variantes.

• 6 Sellado del eje
muchas variantes de sellado, el sello mecánico es estándar.

• 7 Pedestal de cojinetes
rodamientos de bolas libres de mantenimiento, base de rodamiento estable, eje de transmisión de acero inoxidable.

• 8 Acoplamiento flexible
Conexión de la transmisión y el eje de la bomba.

• 9 Motor
seleccionable: motor de engranajes, motor de engranajes de velocidad variable, motor hidráulico, motor neumático, motor eléctrico, motor de combustión.

Bombas de tornillo excéntrico JP-700 estructura
